Сравнительный обзор средств контроля изоляции электроагрегатов с изолированной нейтралью

В обзоре представлены основные характеристики и принцип работы устройств контроля изоляции.

Текст поста

В соответствии с ГОСТ 13822-82 "4.4 Передвижные электроагрегаты и электростанции напряжением 230 и 400 В должны иметь устройства для постоянного контроля изоляции".

Описание и работа

Для контроля изоляции, как правило, применяются приборы, работающие по принципу измерения контрольного тока, пропускаемого через сопротивление изоляции.

Приборы устанавливаются в шкаф управления электроагрегатом и подключаются к следующим сигналам: фаза, нейтраль, земля (корпус).

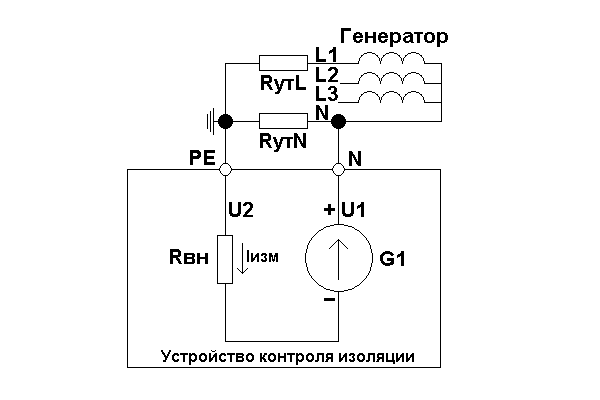

Ниже на рисунке представлена упрощенная схема прибора.


Ток Iизм задается напряжением U1 источника G1.

Измерительный ток Iизм пропускается через сопротивления утечки RутL (между L и PE) и RутN (между N и PE) генератора. Также измеритальный тока пропускается через внутреннее сопротивление прибора Rвн.

При изменении RутL или RутN изменяется ток Iизм и напряжение U2 (U2=Iизм*Rвн). По напряжению U2 определяется сопротивление изоляции генератора.

В схемах измерения сопротивления изоляции имеет важное значение полярность истоника постоянного напряжения G1 (на рисунке показана отрицательная полярность относительно земли) т.к. измерительный постоянный ток в обмотках генератора и проводах может влиять на работу других электронных устройств, находящихся в шкафу управления дизель-генератором.

Также в схемах измерения сопротивления изоляции необходимо помнить, что слишком малое значение внутреннего сопротивления прибора Rвн ведет к снижению общего сопротивления изоляции генератора (в соответствии с п 4.9 ГОСТ 13822-82 сопротивление изоляции генератора в холодном состоянии должно быть не менее 3 000 кОм, а при различных температурных условиях не менее 500 кОм).

Основные технические характеристики приборов различных производителей

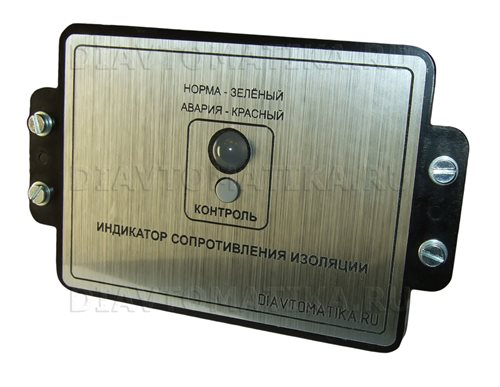

Параметр МСА-7 ИСИ.312

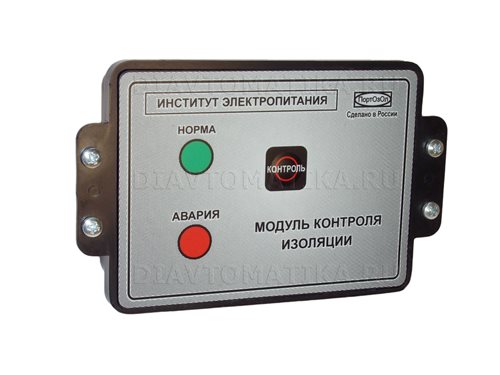

МКИ 3.11
МКИ 424311.312
М419

Изготовитель Ди-автоматика (РФ) ИЭП
(РФ)
ИЭП
(РФ)
Завод «Мегометр»
(Украина)
Ориентировочная цена, руб 3 700 4 200 7 300 1 000 –
2 000
Уставка срабатывания для выдачи сигнала «Авария», кОм 26 26 26 Контроль только визуально
Полярность выпрямленного опорного напряжения относительно «земли» Отриц. Полож. Отриц. Полож.
Внутреннее сопротивление прибора, кОм 3 000 2 000 2 000 250
Соответствие ГОСТ 13822 в части внутреннего сопротивления ДА НЕТ НЕТ НЕТ
Наличие световой индикации и сигнала на дистанцию при возникновении аварии ДА ДА ДА НЕТ
Напряжение контролируемой сети, В 160-300 160-260 180-300 до 242
Номинальная частота контролируемой сети, Гц 50, 400 50, 400 50, 400 50, 400
Температурные условия, °С от -40 до 60 от -40 до 60 от -40 до 60 от -50 до 70
Габаритные размеры, мм 120х75х70 120х75х35 120х70х70 80х80х100
Масса, кг, не более 0,2 0,2 0,2 0,5

Заключение

По вопросам, касающимся применения приборов под конкретные нужны нетиповых электростанций, обращайтесь по e-mail или телефону, указанному в разделе "Контакты".
