МКУ 5.230.000 (ОТК/24В/197х144х95/1/IP54/EHD/2х3ф380+N/ 3ток.вх.0.5В/13сух.конт/16вх/4ан.вх/ПО ЯМЗ)

МКУ предназначен для управления и контроля режимов работы трёхфазного дизельного электроагрегата, а также контроля сетевого трехфазного источника с напряжением 400 вольт частотой 50 герц. (Для двигателей ЯМЗ)

Цена от 43 525,48 руб.

Срок поставки: до 10 шт. – 5-7 раб. дней
от 10 шт. – 15-21 раб. дней

Описание

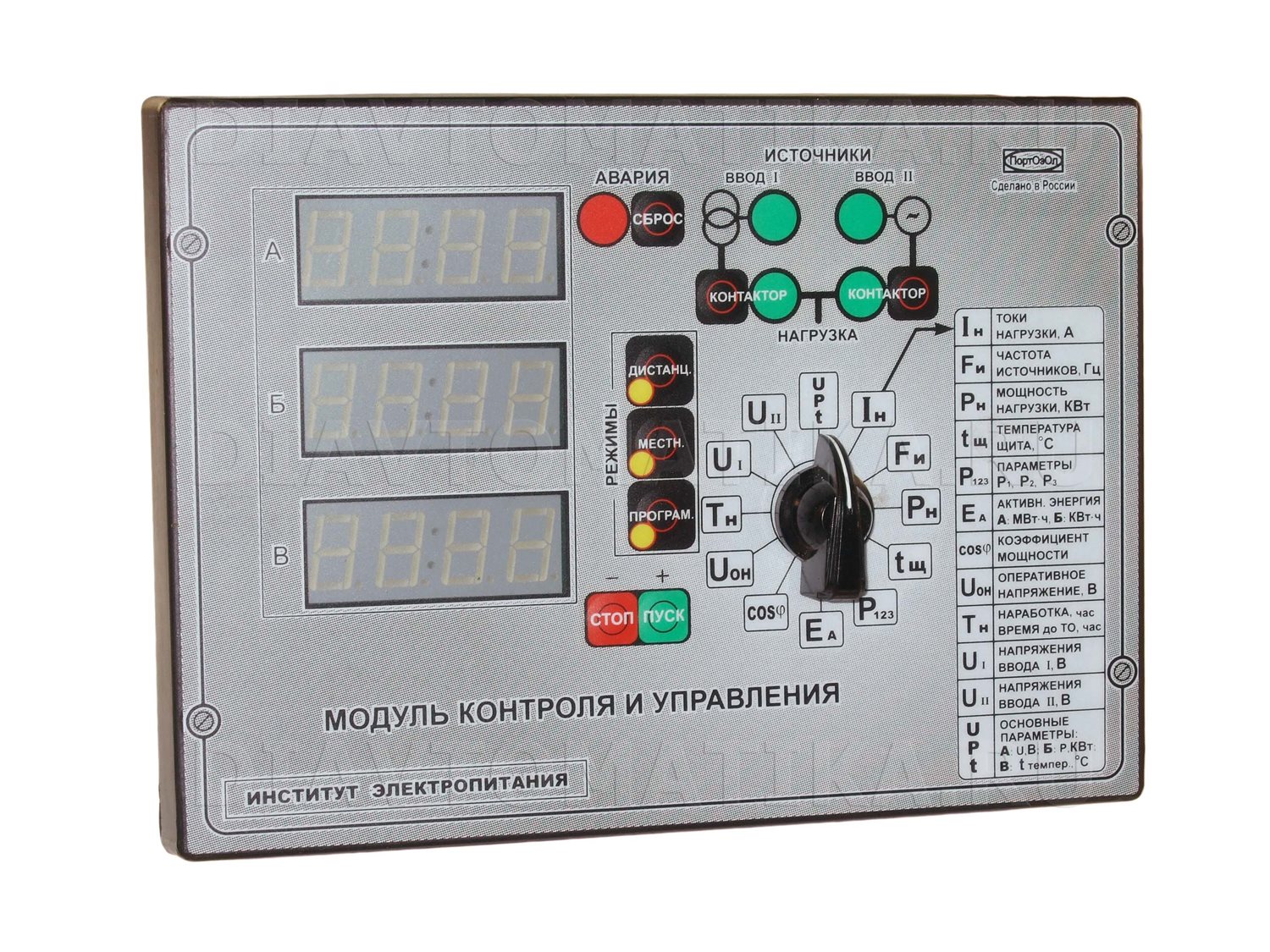

МКУ, установленный в щит управления, обеспечивает операции по ручному и автоматическому запуску и останову электроагрегата (ЭА), а также контроль и индикацию параметров по данным датчиков.

Обеспечиваются следующие операции:
  • Автоматический ЭА с принятием нагрузки по пропаданию или ухудшению напряжения сети;
  • Автоматический перевод нагрузки на сеть и останов ЭА по восстановлению напряжения сети;
  • Ручной запуск и останов ЭА по команде оператора (с клавиш на лицевой панели);
  • Ручное включение и отключение контактора сети или генератора (с клавиш на лицевой панели);
  • Дистанционный запуск/останов;
  • Отключение/включение защит по команде оператора (кроме превышения частоты, снижения давления, коротких замыканий, нажатия кнопки «Экстренного останова», сигнала «Пожар»);
  • Подкачка топлива из бака хранения;
  • Автоматический подогрев кузова (помещения).
Осуществляется контроль и индикация следующих параметров ЭА:
  • Линейные напряжения сети;
  • Линейные напряжения генератора;
  • Токи нагрузки генератора по каждой фазе;
  • Частота тока генератора;
  • Активная мощность генератора;
  • Напряжение аккумуляторной батареи;
  • Давление масла;
  • Температура масла (или охлаждающей жидкости);
  • Температура воздуха помещения;
  • Уровень топлива;
  • Время наработки ЭА.

Спецификация

Область применения: Автоматизация дизель-генераторов

Температурные условия: от -40 до 60°С

Габариты: 197 х 144 х 95 мм

Вес: 1 кг

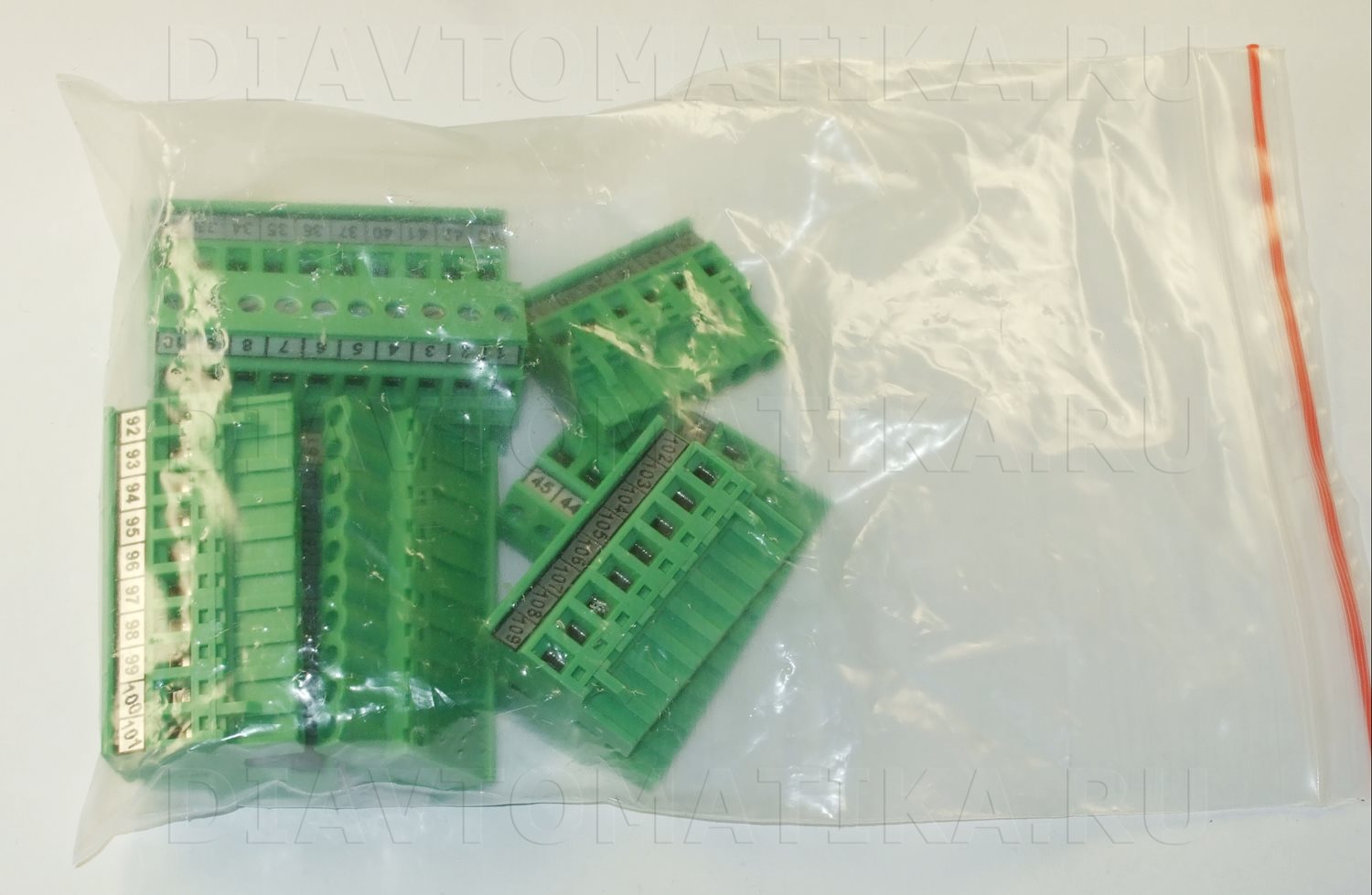

Тип разъёмов: разъемные наборные клеммы, оконцовка кабеля - гильзой, зажим под винт. до 1.5мм2

Степень защиты лицевой панели: IP54

Питание: от 22 до 36 В, Постоянный ток

Количество входов высокого напряжения: 2

Количество релейный выходов: 13

Количество дискретных входов: 16

Количество подключаемых аналоговых датчиков: 4

Индикация: LED (семисегментные)

Тип органов управления: Кнопки,Галетный переключатель
