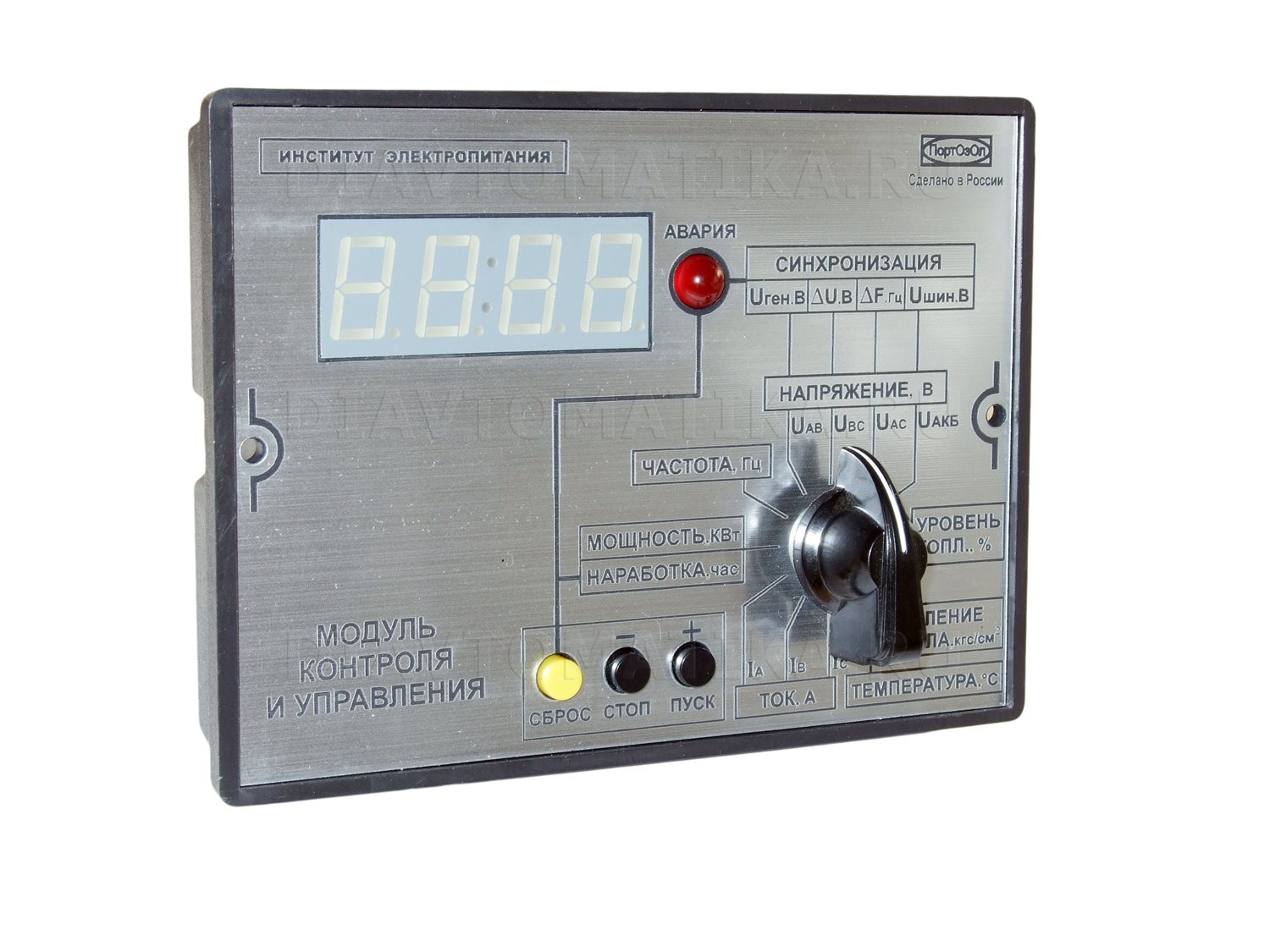

МКУ 5.110.000 (ОТК/24В/133х98х70/0.3/IP31/MHU/1х3ф380+N/ 3ток.вх.0.5В/6 сух.конт/1вх./3ан.вх/ПОст.)

МКУ предназначен для управления и контроля режимов работы трёхфазных дизельных электроагрегатов (ЭА) с номинальным напряжением 400 В и частотой 50 Гц.

Цена от 22 824,74 руб.

Срок поставки: до 10 шт. – 5-7 раб. дней
от 10 шт. – 15-21 раб. дней

Описание

МКУ, установленный в щит управления, обеспечивает операции по запуску, останову электроагрегата, а также контроль и индикацию параметров по данным датчиков.
Обеспечиваются следующие операции по запуску и останову ЭА:
  • полуавтоматический запуск ЭА с клавиши или дистанционно с ручным или автоматическим принятием нагрузки;
  • полуавтоматический останов ЭА с клавиши или дистанционно с отключением нагрузки;
  • режим ручной или полуавтоматической синхронизации ЭА с внешним источником.
Осуществляется измерение контроль и индикация следующих параметров ЭА:
  • линейных напряжений генератора;
  • токов нагрузки генератора по каждой фазе;
  • частоты тока генератора;
  • активной мощности;
  • напряжения аккумуляторной батареи;
  • давления масла;
  • температуры масла;
  • уровня топлива;
  • времени наработки ЭА;
  • контроль обрыва датчиков температуры, давления или уровня топлива.

Спецификация

Область применения: Автоматизация дизель-генераторов

Приёмка: ОТК изготовителя

Температурные условия: от -40 до 60°С

Габариты: 133 х 98 х 70 мм

Вес: 0,3 кг

Тип разъёмов: Разъемные наборные клеммы, зажим и оконцовка кабеля - обжимными контактами. до 1.5мм2

Степень защиты лицевой панели: IP31

Питание: от 22 до 36 В, Постоянный ток

Количество входов высокого напряжения: 1

Количество релейный выходов: 6

Количество дискретных входов: 1

Количество подключаемых аналоговых датчиков: 3

Индикация: LED (семисегментные)

Тип органов управления: Кнопки,Галетный переключатель
